GC-8960天然气热值分析仪整机结构

整机结构：

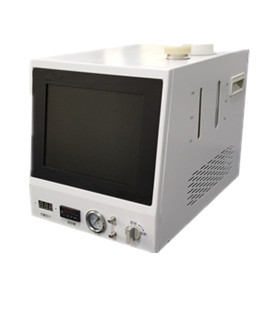

GC-8960型天然气分析仪采用一体式设计，内由主机、各检测器及控制器、氢气发生器、色谱工作站构成。

1、气路部分：

GC-8960型天然气分析仪采用单气路结构，并且可以自动单柱补偿，因此，可以得到很好的基线稳定性。

2、柱室

GC-8960型天然气分析仪采用柱室，室内由铝制加热块、高功率加热棒、感温铂丝、不锈钢室体组成，具有非常高的可靠性。

3、进样器

由气体六通阀进样，可保证良好的重现性。

4、检测器

仪器配置TCD检测器。

①Lcd显示屏        ③温控器           ⑤样品出      ⑦取样/进样 阀

②流量显示         ④压力表           ⑥样品入

①稳压阀                ④USB接插口

②稳流阀1               ⑤220AC输入

③稳流阀2               ⑥电源开关

①干燥剂显示

②液位显示

GC-8960型天然气分析仪整机安装：

１、开箱检查：对照附件单检查，附件是否齐全，如有误应和厂家联系。

２、准备工作台及电源

仪器应放置在牢固无振动或木质的工作台上，工作台面应留有足够空间，以便放记录仪、打印机等，工作台后部应留有一定空间以备仪器维修之用。

电源应能承受1KW以上功率，主机配电最好单独配置，和其他仪器或电器等等分开，以避免相互干扰。

检测器对气源要求可参见下表：

３、用万用电表兆欧档测量仪器绝缘，主要测量主机电源对其机壳绝缘，应大于20MΩ。

4、连接地线

用地线，将仪器主机与大地牢固连接。
