变压器油色谱分析仪配置方案

用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段 。

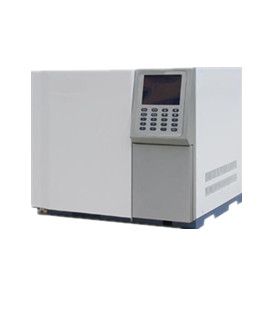

   GC-8960型变压器油专用色谱仪是我公司推出的一款专用于电力绝缘油中溶解气体组份含量测定的专用气相色谱仪，仪器采用先进三检测器流程，配TCD检测器和两个FID检测器，一次进样,7分钟内即可完成绝缘油中溶解的7种气体组分含量的全分析。其中H2通过TCD检测；烃类气体（CH4、C2H4、C2H6、C2H2）通过FID1检测，CO、CO2通过FID2检测，克服了大量CO、CO2对烃类气体的影响，特别是对C2H2的影响，缩短检测时间的同时也大大提高了检测灵敏度。

主要技术指标 ul/L (ppm)：

 可加载检测氧气＜5，氮气＜10配套装置（选配件）

执行标准：

  GB/T  17623-2017《绝缘油中溶解气体组分含量的气相色谱测定法》
  DL/T  722-2014《变压器油中溶解气体分析和判断导则》

 GC-8960气相色谱仪产品特点：

1、大屏幕液晶中文显示，各路温度、操作条件实时显示、内容清晰直观，真正实现人机对话。
2、开机自检，宽程自诊断功能，可准确判断故障方位并报警。
3、六路独立温度控制（汽化室、毛细管汽化室可独立控温），八阶程序升温功能。
4、超温 保护功能：任一路超过设定的温度，仪器自动断电并报警。
5、独特的立式加热装置，使样品汽化更加的可靠，将汽化室产生的热辐射降至最小，确保柱箱内的温度偏差极小。
6、智能模糊控制后开门系统，自动跟踪温度并动态调整风门角度，真正实现近室温运行。
7、配置填充柱柱头进样、玻璃内衬进样，带有隔膜清洗功能的毛细管分流/不分流进样装置，并可安装气体进样器。
8、高精度双重稳定气路，可同时安装三种检测器；

 GC-8960气相色谱仪性能指标：

1、外形尺寸：500×480×470 [mm ]；（长×高×宽）。
2、柱箱尺寸：240×250×155 [mm ]；（长×高×深）。
3、色谱柱安装间隔尺寸：152.4mm；（6 英寸标准接口）。
4、仪器重量：约40 Kg。
5、柱箱温度控制：室温加6℃～399℃，（以1℃增量任设）。
6、六路温度控制，7阶程序升温。
程升速率:0.1℃～50℃（增量0.1）。
程升保持时间，可由用户自行设定。
7、温度波动：不大于±0.1℃；（环境温度变化10℃或电源电压变化10%）。
8、温度梯度：±1%（温度范围100℃～350℃）。
9、环境温度：5℃～35℃。
10、相对湿度：不大于85%。
11、供电电压：220±10%。
12、供电频率：50±0.5Hz。
13、最大消耗功率：2000 W。

进样系统：

1、最高使用温度：400℃。
2、进样口数量：最多可配 3 个。
3、进样模式：填充进样、分流毛细进样、分流/不分流毛细进样。

检测系统：

1、 氢火焰离子检测器（FID）:
最小检测限：≤5 x 10-12g/s（正十六烷）。
动态范围:≥10 。
基线噪音：≤2 x 10-13 A 。
基线漂移：≤5 x 10-13 A/30 min(仪器稳定 1 小时后)。
线性动态范围：≥107。
绝缘强度:≥1500伏特，220V漏电流≤1mA 。
2、热导检测器（TCD）
灵敏度:S≥8000mv.ml/mg（正十六烷）。
基线噪声：≤20uv。
基线漂移：≤100uv/30min(仪器稳定1小时后) 。
线性动态范围：≥104 。

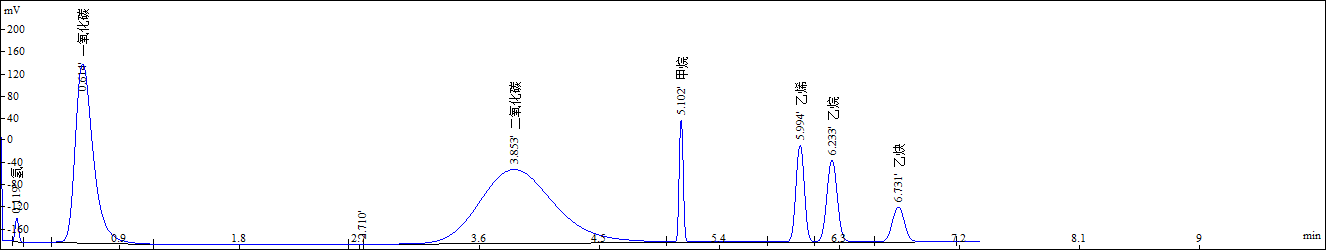

色谱图：

──────────────────────────────────────────
序号   保留时间 名称       浓度       校正因子     峰面积      峰高      理论塔板数
──────────────────────────────────────────
1      0.119    氢         1970.67    0.0328907    60844       41149     152
2      0.614    一氧化碳   541.97     0.000178501  2918105     322755    108
3      3.853    二氧化碳   1845.66    0.00019909   5197400     132500    225
4      5.102    甲烷       114.24     0.000195157  453316      220942    144270
5      5.994    乙烯       240.21     0.000146577  717084      172962    48777
6      6.233    乙烷       315.36     0.000135169  761025      146221    33470
7      6.731    乙炔       90.64      0.00012591   383623      62007     27619
──────────────────────────────────────────
总烃浓度：760.45
