矿井气色谱分析仪配置方案

简介：

矿井气是煤田成煤过程中，受到地质构造变迁的物理作用和复杂的生物化学作用，生 成以甲烷为主要成分的煤层气，它以游离状态和吸附状态赋存于煤层及其围岩的孔隙中，矿 井气的产量一般根据排除的矿井气中测定的甲烷含量来推算。

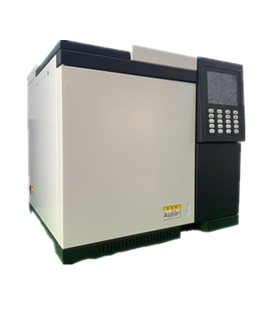

GC-8960型煤矿专用色谱仪，是公司自主研发和借鉴国内外先进的经验和
技术推出的一款新产品，用于分析煤矿井下瓦斯气体成份浓度在线或离线监测， 确保井下作业生产安全。是煤矿束管自动监测系统中的核心部分。
GC-8960 矿井气分析气相色谱仪可与束管采样系统连接实现井下任何地方气体在线实时检测分析，大大提高了井下安全生产系数。适用范围：煤层气、矿井气体、采空区气体、密闭区气体的分析检测。
GC-8960 型煤矿专用色谱仪，可进行煤矿井下气体的分析，包括 H2、O2、CO、CO2、CH4、C2H6、C2H4 等。该系统具有三柱并联和多种检测器流程，
集成化和自动化程度高、功能齐全、结构合理新颖。适用于各种分析流程需要， 具有分析检测精度高，分析周期短的优点。

GC-8960型气色谱仪产品特点：

1、大屏幕液晶中文显示，各路温度、操作条件实时显示、内容清晰直观，真正实现人机对话。
2、开机自检，宽程自诊断功能，可准确判断故障方位并报警。
3、六路独立温度控制（汽化室、毛细管汽化室可独立控温），八阶程序升温功能。
4、超温 保护功能：任一路超过设定的温度，仪器自动断电并报警。
5、独特的立式加热装置，使样品汽化更加的可靠，将汽化室产生的热辐射降至最小，确保柱箱内的温度偏差极小。
6、智能模糊控制后开门系统，自动跟踪温度并动态调整风门角度，真正实现近室温运行。
7、配置填充柱柱头进样、玻璃内衬进样，带有隔膜清洗功能的毛细管分流/不分流进样装置，并可安装气体进样器。
8、高精度双重稳定气路，可同时安装三种检测器；

性能指标：

1、外形尺寸：500×480×470 [mm ]；（长×高×宽）。
2、柱箱尺寸：240×250×155 [mm ]；（长×高×深）。
3、色谱柱安装间隔尺寸：152.4mm；（6 英寸标准接口）。
4、仪器重量：约40 Kg。
5、柱箱温度控制：室温加6℃～399℃，（以1℃增量任设）。
6、六路温度控制，7阶程序升温。
程升速率:0.1℃～50℃（增量0.1）。
程升保持时间，可由用户自行设定。
7、温度波动：不大于±0.1℃；（环境温度变化10℃或电源电压变化10%）。
8、温度梯度：±1%（温度范围100℃～350℃）。
9、环境温度：5℃～35℃。
10、相对湿度：不大于85%。
11、供电电压：220±10%。
12、供电频率：50±0.5Hz。
13、最大消耗功率：2000 W。

进样系统：

1、最高使用温度：400℃。
2、进样口数量：最多可配 3 个。
3、进样模式：填充进样、分流毛细进样、分流/不分流毛细进样。

检测系统：

1、 氢火焰离子检测器（FID）:
最小检测限：≤5 x 10-12g/s（正十六烷）。
动态范围:≥10 。
基线噪音：≤2 x 10-13 A 。
基线漂移：≤5 x 10-13 A/30 min(仪器稳定 1 小时后)。
线性动态范围：≥107。
绝缘强度:≥1500伏特，220V漏电流≤1mA 。
2、热导检测器（TCD）
灵敏度:S≥8000mv.ml/mg（正十六烷）。
基线噪声：≤20uv。
基线漂移：≤100uv/30min(仪器稳定1小时后) 。
线性动态范围：≥104 。
3、甲烷转化室温度指标
温度范围：室温上 10℃ ～420℃（增量 1℃ ） 控温精度: 不大于±0.1℃.

仪器配置：
